Projektowanie magazynu to znacznie więcej niż ustawienie regałów i wyznaczenie miejsc składowania. Jednym z najważniejszych elementów wpływających na bezpieczeństwo, wydajność pracy oraz koszty eksploatacji jest odpowiednie zaprojektowanie korytarzy roboczych, czyli przestrzeni umożliwiającej swobodne przemieszczanie się ludzi oraz wózków magazynowych.
Zbyt wąskie alejki utrudniają pracę operatorów, zwiększają ryzyko kolizji z regałami i wydłużają czas kompletacji zamówień. Z kolei zbyt szerokie korytarze powodują niepotrzebną utratę cennej powierzchni magazynowej.
W tym artykule wyjaśniamy, czym są korytarze robocze, od czego zależy ich szerokość, jakie normy należy uwzględnić podczas projektowania magazynu oraz jak dobrać odpowiednie wymiary do rodzaju regałów i wykorzystywanych wózków.
Czym jest korytarz roboczy?
Korytarz roboczy (nazywany również alejką roboczą) to przestrzeń pomiędzy rzędami regałów lub innymi elementami wyposażenia magazynu, umożliwiająca bezpieczny transport, składowanie i pobieranie towarów.
Jego szerokość musi zapewniać:
- swobodny przejazd wózków magazynowych,
- możliwość wykonywania manewrów,
- bezpieczne odkładanie i pobieranie palet,
- zachowanie odpowiednich odległości od regałów,
- bezpieczne poruszanie się pracowników.
Dobrze zaprojektowany korytarz roboczy wpływa nie tylko na bezpieczeństwo, ale również na wydajność całego magazynu.
Dlaczego szerokość korytarza jest tak ważna?
Źle dobrana szerokość alejek magazynowych może prowadzić do wielu problemów.
Najczęstsze skutki zbyt wąskich korytarzy to:
- częste uderzenia w regały,
- uszkodzenia słupów i belek,
- większe ryzyko przewrócenia ładunku,
- wydłużenie czasu kompletacji,
- większe zużycie wózków widłowych,
- zwiększone ryzyko wypadków.
Z kolei zbyt szerokie alejki oznaczają mniejszą liczbę miejsc paletowych, a więc mniej efektywne wykorzystanie powierzchni magazynu.
Projekt magazynu powinien zawsze uwzględniać kompromis pomiędzy bezpieczeństwem a maksymalnym wykorzystaniem dostępnej przestrzeni.
Co wpływa na szerokość korytarza roboczego?
Nie istnieje jedna uniwersalna wartość odpowiednia dla każdego magazynu.
Szerokość korytarza zależy przede wszystkim od:
Rodzaju wózka
To najważniejszy czynnik.
Inną przestrzeń potrzebuje:
- ręczny wózek paletowy,
- elektryczny wózek paletowy,
- wózek czołowy,
- reach truck,
- wózek systemowy VNA.
Każdy producent podaje w dokumentacji technicznej minimalną szerokość roboczą wymaganą do wykonania pełnego manewru.
Rodzaju transportowanego ładunku
Znaczenie mają między innymi:
- długość palety,
- szerokość palety,
- wysokość ładunku,
- masa ładunku,
- możliwość wychylania się ładunku podczas jazdy.
Im większy ładunek, tym większa przestrzeń potrzebna do bezpiecznego manewrowania.
Wysokości składowania
Przy wysokich regałach nawet niewielkie odchylenie masztu może utrudnić odkładanie palety.
Dlatego magazyny wysokiego składowania często wymagają większej precyzji jazdy oraz odpowiednio dobranych szerokości alejek.
Intensywności ruchu
Jeżeli w jednej alejce jednocześnie pracuje kilka wózków, projekt powinien uwzględniać możliwość bezpiecznego mijania lub wyznaczenia odpowiednich stref ruchu.
Co oznacza parametr Ast?
Jednym z najważniejszych parametrów wykorzystywanych podczas projektowania magazynu jest Ast.
Jest to minimalna szerokość korytarza roboczego wymagana do wykonania przez dany wózek pełnego manewru odkładania lub pobierania palety pod kątem prostym.
Parametr Ast jest określany przez producenta wózka i uwzględnia między innymi:
- promień skrętu,
- długość wózka,
- długość wideł,
- standardowy wymiar palety,
- niezbędny margines bezpieczeństwa.
Oznacza to, że dwa wózki o podobnym udźwigu mogą wymagać zupełnie różnych szerokości alejek roboczych.
Podczas projektowania magazynu nie należy przyjmować wartości orientacyjnych – zawsze należy korzystać z danych technicznych konkretnego modelu wózka.
Przykładowe szerokości korytarzy roboczych
Poniższe wartości mają charakter orientacyjny i mogą różnić się w zależności od producenta sprzętu oraz rodzaju transportowanego ładunku.
| Rodzaj urządzenia | Typowa szerokość korytarza |
| Ręczny wózek paletowy | 1,2–1,5 m |
| Elektryczny wózek paletowy | 1,8–2,2 m |
| Wózek czołowy | 3,2–4,0 m |
| Reach Truck | 2,6–3,0 m |
| Wózek systemowy VNA | 1,5–1,8 m |
Warto pamiętać, że są to jedynie wartości orientacyjne. Ostateczna szerokość korytarza powinna być ustalana na podstawie parametrów konkretnego wózka oraz rodzaju obsługiwanych ładunków.
Jakie normy warto uwzględnić?
Podczas projektowania magazynu warto kierować się wymaganiami oraz zaleceniami zawartymi w odpowiednich normach i dokumentacji technicznej.
Najważniejsze z nich to:
- PN-EN 15620 – tolerancje, odkształcenia i prześwity w regałach stalowych,
- PN-EN 15635 – użytkowanie i utrzymanie systemów regałowych,
- instrukcje producentów regałów,
- dokumentacja techniczna producentów wózków widłowych.
Normy nie określają jednej obowiązującej szerokości korytarza dla wszystkich magazynów. Wskazują natomiast, że projekt powinien zapewniać bezpieczną eksploatację systemu magazynowego oraz uwzględniać parametry stosowanego wyposażenia.
Najczęstsze błędy podczas projektowania magazynu
W praktyce najczęściej spotyka się następujące błędy:
- kopiowanie wymiarów z innego magazynu,
- nieuwzględnienie rodzaju używanego wózka,
- brak zapasu na przyszłą zmianę sprzętu,
- nieuwzględnienie uszkodzeń regałów podczas eksploatacji,
- brak odpowiednich odbojów i osłon słupów,
- niewłaściwe oznakowanie ciągów komunikacyjnych.
Większości tych problemów można uniknąć już na etapie projektowania, konsultując układ magazynu z dostawcą regałów oraz producentem wózków.
To d
Jak zaprojektować korytarze robocze w magazynie? Praktyczne wskazówki
Projektowanie układu magazynu warto rozpocząć od określenia sposobu jego użytkowania. Dopiero po wyborze odpowiednich regałów i środków transportu można wyznaczyć optymalną szerokość korytarzy roboczych.
Krok 1. Określ rodzaj składowanych towarów
Na początku należy odpowiedzieć na kilka podstawowych pytań:
- Czy będą składowane palety EURO (1200 × 800 mm), palety przemysłowe czy ładunki o niestandardowych wymiarach?
- Jakie są maksymalne wymiary i masa jednostek ładunkowych?
- Czy magazyn będzie obsługiwał wyłącznie palety, czy również towary kompletowane ręcznie?
Rodzaj składowanych produktów ma bezpośredni wpływ na wybór regałów oraz szerokość alejek roboczych.
Krok 2. Dobierz odpowiedni typ regałów
Najczęściej stosowane rozwiązania to:
Przeznaczone do składowania towarów na paletach. Wymagają zapewnienia odpowiedniej przestrzeni dla wózków widłowych.

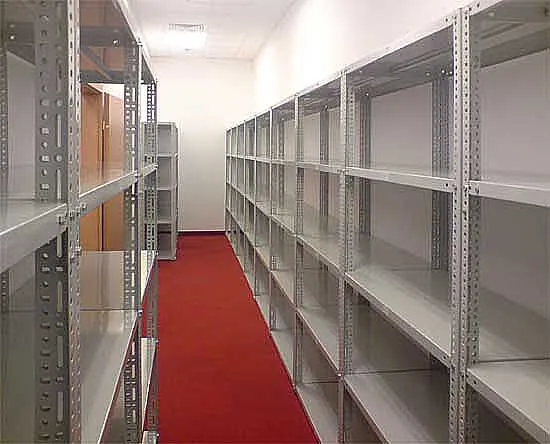

Najczęściej wykorzystywane do kompletacji ręcznej oraz przechowywania drobnych elementów. Korytarze pomiędzy regałami mogą być znacznie węższe niż w magazynach obsługiwanych przez wózki.
Stosowane do magazynowania długich materiałów, takich jak rury, profile czy drewno. Wymagają uwzględnienia dodatkowej przestrzeni na manewrowanie ładunkiem.
Krok 3. Uwzględnij rodzaj wózków
Każdy typ wózka ma inne wymagania dotyczące przestrzeni roboczej.
Wózki czołowe
Najczęściej spotykane rozwiązanie.
Zalety:
- uniwersalność,
- niski koszt zakupu,
- łatwa obsługa.
Wady:
- wymagają szerokich alejek (zwykle około 3–4 m),
- mniejsza liczba miejsc paletowych w tej samej hali.
Reach Truck
Wózki wysokiego składowania umożliwiają pracę w znacznie węższych korytarzach.
Ich zastosowanie pozwala zwiększyć pojemność magazynu bez konieczności rozbudowy hali.
Wózki systemowe VNA
Przeznaczone do pracy w bardzo wąskich alejkach.
Najczęściej współpracują z prowadnicami lub systemami automatycznego prowadzenia.
Pozwalają uzyskać największą liczbę miejsc paletowych na tej samej powierzchni magazynu.
Wpływ rodzaju palety na szerokość korytarza
Projektując magazyn, nie można uwzględniać wyłącznie wymiarów samego wózka.
Znaczenie mają również:
- długość palety,
- kierunek odkładania,
- wystawanie ładunku poza obrys palety,
- sposób kompletacji.
Przykładowo magazyn wykorzystujący wyłącznie palety EURO może wymagać innych szerokości alejek niż magazyn obsługujący palety przemysłowe lub niestandardowe konstrukcje stalowe.
Bezpieczeństwo przede wszystkim
Odpowiednia szerokość korytarzy roboczych wpływa bezpośrednio na bezpieczeństwo pracy.
Warto pamiętać o:
- zachowaniu odpowiednich odległości od regałów,
- stosowaniu osłon słupów regałowych,
- montażu odbojnic magazynowych,
- oznakowaniu ciągów komunikacyjnych,
- wyznaczeniu stref dla pieszych.
W miejscach szczególnie narażonych na uderzenia zaleca się stosowanie zabezpieczeń mechanicznych chroniących konstrukcję regałów.
Najczęstsze błędy projektowe
Podczas projektowania magazynów często spotyka się następujące błędy:
Dobór alejek „na oko”
Projektowanie szerokości korytarzy bez wykorzystania danych producenta wózka może prowadzić do problemów już po uruchomieniu magazynu.
Brak miejsca na rozwój firmy
Wiele magazynów projektowanych jest wyłącznie pod aktualne potrzeby.
Jeżeli w przyszłości planowana jest wymiana wózków lub zwiększenie liczby miejsc paletowych, warto uwzględnić to już podczas projektowania.
Nieuwzględnienie elementów zabezpieczających
Osłony słupów, odbojnice czy bariery ochronne również zajmują miejsce.
Ich montaż może zmniejszyć rzeczywistą szerokość przejazdu, dlatego powinny zostać uwzględnione już na etapie projektu.
Zbyt mała przestrzeń przy skrzyżowaniach
Operatorzy potrzebują więcej miejsca do wykonania bezpiecznego manewru niż podczas jazdy na wprost.
Skrzyżowania i strefy załadunku często wymagają dodatkowego poszerzenia.
Jak zwiększyć liczbę miejsc paletowych?
Najczęściej stosowane rozwiązania to:
- zastosowanie wózków typu Reach Truck,
- wykorzystanie systemów VNA,
- zwiększenie wysokości składowania,
- optymalizacja układu regałów,
- analiza rzeczywistego przepływu towarów.
Nie zawsze najkorzystniejszym rozwiązaniem jest zwężanie alejek. Często większe oszczędności przynosi zmiana organizacji pracy magazynu.
Lista kontrolna projektanta magazynu
Przed rozpoczęciem montażu regałów warto sprawdzić:
✅ Czy wybrano odpowiedni typ regałów?
✅ Czy znany jest parametr Ast używanego wózka?
✅ Czy uwzględniono rodzaj palet?
✅ Czy przewidziano miejsce na osłony słupów?
✅ Czy zaplanowano drogi dla pieszych?
✅ Czy szerokość alejek umożliwia bezpieczne manewrowanie?
✅ Czy uwzględniono możliwość rozbudowy magazynu?
Najczęściej zadawane pytania (FAQ)
Czy istnieje jedna obowiązująca szerokość korytarza roboczego?
Nie. Wymagana szerokość zależy od rodzaju regałów, parametrów wózka, wymiarów ładunku oraz organizacji pracy magazynu.
Co oznacza parametr Ast?
Ast to minimalna szerokość korytarza roboczego potrzebna do wykonania pełnego manewru odkładania lub pobierania ładunku przez konkretny model wózka. Wartość tę określa producent urządzenia.
Czy można zmniejszyć szerokość alejek?
Tak, ale wyłącznie wtedy, gdy pozwalają na to parametry zastosowanych wózków oraz projekt magazynu. Zbyt duże ograniczenie szerokości może pogorszyć bezpieczeństwo i wydajność pracy.
Jakie regały najlepiej sprawdzają się w magazynach wysokiego składowania?
Najczęściej stosuje się regały paletowe współpracujące z wózkami wysokiego składowania typu Reach Truck lub systemami VNA.
Czy warto stosować osłony słupów regałowych?
Tak. Osłony ograniczają ryzyko uszkodzenia konstrukcji regałów podczas przypadkowych uderzeń wózków widłowych i stanowią ważny element wyposażenia nowoczesnego magazynu.
Podsumowanie
Odpowiednio zaprojektowane korytarze robocze mają bezpośredni wpływ na bezpieczeństwo, wydajność i koszty funkcjonowania magazynu. Ich szerokość nie powinna być dobierana przypadkowo ani na podstawie orientacyjnych wartości.
Najlepsze efekty przynosi projektowanie oparte na rzeczywistych parametrach wózków, rodzaju składowanych towarów oraz planowanej organizacji pracy. Uwzględnienie odpowiednich zabezpieczeń, takich jak osłony słupów czy odbojnice magazynowe, dodatkowo zwiększa trwałość systemów regałowych i bezpieczeństwo pracowników.
Jeżeli planujesz wyposażenie nowego magazynu lub modernizację istniejącego obiektu, warto skonsultować projekt z doświadczonym dostawcą regałów. Pozwoli to optymalnie wykorzystać dostępną powierzchnię i uniknąć kosztownych zmian w przyszłości.
